Din 553 Винт Установочный Стопорный

DIN 553 Винт установочный стопорный с острым коническим концом

Стандарт DIN 553 соответствует ГОСТ 1476, EN ISO 7434.

Описание: DIN 553 Винт установочный стопорный с прямым шлицем и острым коническим концом. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.

Материалы:

  • Сталь: 14Н
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: А2, А4
  • Цветные металлы, сплавы, пластик: латунь.

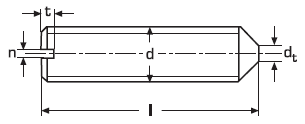

Размеры установочных стопорных винтов DIN 553 в мм
n 0.25 0.4 0.4 0.6 0.8 1 1.2 1.6 2
dt 0.2 0.25 0.3 0.4 0.5 1.5 2 2.5 3
t мин. 0.64 0.72 0.8 1.12 1.28 1.6 2 2.4 2.8
t макс. 0.84 0.95 1.05 1.42 1.63 2 2.5 3 3.6
l d
M2 М2.5 M3 M4 M5 M6 M8 M10 M12
4     + +
5 + + + + +
6 + + + + + +
8 + + + + + + +
10 + + + + + + + +
12 + + + + + + + +
16 + + + + + + + + +
18         +   + +
20     + + + + + + +
25       + + + + + +
30       + + + + + +
35       + + + + +
40       + + + + +
45       + + + +
50       + + + + +
60           + + +

От М12 рекомендуются установочные винты с внутренним шестигранником DIN 914.
