Din 909 Пробка (Заглушка) Для Труб Резьбовая Коническая
Стандарт DIN 909
Описание: DIN 909 Пробка (заглушка) для труб резьбовая коническая с шестигранной головкой, резьба метрическая мелкая или дюймовая, размеры резьбы от M8х1 до M48х2, от 1/8 до 2 дюймов.
Материалы:
- Сталь 5.8
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь А1, А2, А3, А4, А5.
- Цветные металлы, сплавы, пластик: латунь.

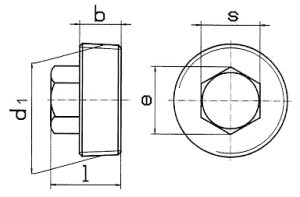

| d1 | b js 16 |
e мин. |
l js 16 |
s |
| M8х1 | ||||
| М10х1 | 8 | 7.66 | 12.5 | 7 |
| M12х1.5 | 10 | 7.66 | 15 | 7 |
| M14х1.5 | 10 | 9.76 | 15 | 7 |
| M16х1.5 | 10 | 10.89 | 16 | 9 |
| M18х1.5 | 10 | 10.89 | 16 | 10 |
| M20х1.5 | 10 | 14.2 | 17 | 13 |
| M22х1.5 | 10 | 14.2 | 17 | 13 |
| M24х1.5 | 12 | 18.72 | 20 | 17 |
| M26х1.5 | 12 | 18.72 | 20 | 17 |
| M30х1.5 | 12 | 20.88 | 22 | 19 |
| M36х1.5 | 15 | 26.17 | 27 | 24 |
| M36х2 | 15 | 26.17 | 27 | 24 |
| М38х1.5 | 15 | 26.17 | 27 | 24 |
| М42х1.5 | 18 | 26.17 | 30 | 24 |
| М48х1.5 | 20 | 32.95 | 35 | 30 |
| M48х2 | 20 | 32.95 | 35 | 30 |
| R 1/8" | 8 | 7.66 | 12.5 | 7 |
| R 1/4" | 10 | 9.76 | 15 | 9 |
| R 3/8" | 10 | 10.89 | 16 | 10 |
| R 1/2" | 10 | 14.2 | 17 | 13 |
| R 5/8" | 12 | 16.2 | 20 | 14 |
| R 3/4" | 12 | 18.72 | 20 | 17 |
| R 1" | 12 | 20.88 | 22 | 19 |
| R 1 1/4" | 18 | 26.17 | 30 | 24 |
| R 1 1/2" | 20 | 32.95 | 35 | 30 |
| R 1 3/4" | 20 | 32.95 | 35 | 30 |
| R 2" | 22 | 39.85 | 37 | 30 |
Вы можете заказать и купить заглушки, пробки, крепёж, метизы, крепёжные изделия оптом по низким ценам в компании СФЕРА НН.
