Iso 4016 Болт

ISO 4016

ISO 4016 болты имеют шестигранную головку, неполную метрическую резьбу диаметром от М5 до М64, класс точности С. ISO 4016 болты применяются для соединения и крепления деталей и узлов в машиностроении, промышленности и строительстве.

Аналоги:
Стандарт DIN 601 идентичен ISO 4016, кроме болтов с резьбой M10, М12, М14, М22 с другим размером шестигранных головок под ключ.
Стандарт DIN 931 (ISO 4014) идентичен ISO 4016 (DIN 601). Отличие в классах точности: ISO 4016 (DIN 601) — класс точности C, DIN 931 (ISO 4014) — класс точности A, B.
Стандарт DIN 933 (ISO 4017) идентичен ISO 4016 (DIN 601). Отличие в длине резьбовой части болта. Болты ISO 4016 (DIN 601) имеет неполную резьбу, а болты DIN 933 (ISO 4017) - полную резьбу.
Стандарт ГОСТ 15589-70 аналогичен ISO 4016 (DIN 601), имеются только незначительные отличия в параметрах.

Материалы болтов ISO 4016:

  • Сталь: 3.6, 4.6, 4.8 (класс прочности для болтов)
  • Сталь с покрытием: гальваническая оцинковка, горячее цинкование, дисперсионное цинковое покрытие.
Таблица размеров и характеристик болтов с шестигранной головкой ISO 4016 в мм
D М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36 М42 М48 М56 М64
P 0,8 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5 5,5 6
K 3,5 4 5,3 6,4 7,5 8,8 10 11,5 12,5 14 15 17 18,7 22,5 26 30 35 40
С 0,5 0,5 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,2 0,25 0,4 0,4 0,6 0,6 0,6 0,6 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
Ds 5,48 6,48 8,58 10,58 12,7 14,7 16,7 18,7 20,84 22,84 24,84 27,84 30,84 37 43 49 57,2 65,2
e 8,63 10,89 14,2 17,59 19,85 22,78 26,17 29,56 32,95 37,29 39,55 45,2 50,85 60,79 71,3 82,6 93,56 104,86
S 8 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75 85 95
B L ≤ 125 16 18 22 26 30 34 38 42 46 50 54 60 66 78 - - - -
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66 72 84 96 108 124 140
L > 200 - - - 45 49 53 57 61 65 69 73 79 85 97 109 121 137 153
L мин. 16 10 16 16 20 20 30 30 30 40 40 55 55 80 120 160 240 260
макс. 80 100 160 300 500 300 600 300 600 400 600 300 400 300 420 480 500 500

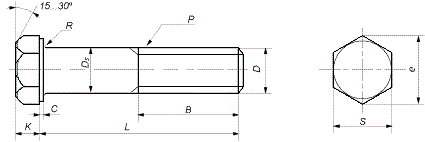

Обозначения:
D - номинальный диаметр резьбы
P - шаг резьбы
K - высота головки
C - ширина, макс.
R - радиус
Ds - диаметр стержня болта, макс.
e - диаметр описанной окружности, не менее
S - размер под ключ
B - длина резьбовой части
L - длина болта

Вы можете заказать и купить болты ISO 4016 по оптовым ценам в компании СФЕРА НН.
