DIN 417 Винт установочный с цилиндрическим концом и шлицем ГОСТ 1478, ISO 7435

Стандарт DIN 417 соответствует ГОСТ 1478, ISO 7435.

Описание: DIN 417 Винт установочный с цилиндрическим концом (цапфой) и прямым шлицем. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.

Материалы:

Сталь: 14Р, 14Н
Сталь с покрытием: гальваническая оцинковка
Нержавеющая сталь А2, А4
Цветные металлы, сплавы, пластик: латунь.

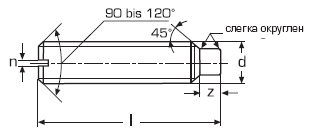

**Размеры установочных винтов DIN 417 в мм**
n	0.4	0.4	0.6	0.8	1	1.2	1.6
z мин.	1.25	1.5	2	2.5	3	4	5
l	d
l	M2.5	M3	M4	M5	M6	M8	M10
3	+	+
4	+	+	+
5	+	+	+	+	+
6	+	+	+	+	+
8	+	+	+	+	+	+
10	+	+	+	+	+	+	+
12	+	+	+	+	+	+	+
16	+	+	+	+	+	+	+
18		+	+	+	+	+	+
20		+	+	+	+	+	+
25		+	+	+	+	+	+
30				+	+	+	+
35				+	+	+	+
40						+	+

Рекомендуется использовать DIN 915 Винт установочный с внутренним шестигранником и цилиндрическим концом.
