DIN 444 Болт высокопрочный откидной с ушком (с петлёй), (ГОСТ 14724, ГОСТ 3033-79), крепления, м6 м8 м12 м16 м20, оцинкованный крепёж

Стандарт DIN 444 соответствует ГОСТ 14724-69, ГОСТ 14725-69, ГОСТ 3033-79.

Описание крепежа: DIN 444 Болт откидной высокопрочный с ушком (с петлёй), неполная метрическая резьба от М5 до М48, длина от 30 до 300 мм. Болты DIN 444 применяются для крепления и соединения деталей и узлов в машиностроении, в строительстве совместно с анкерами.

Материалы:

Сталь: 4.8, 5.8, 8.8, 10.9, 12.9 (класс прочности для болтов)
Сталь с покрытием: гальваническая оцинковка
Нержавеющая сталь: А1 - А5
Латунь.

**Таблица размеров и характеристик высокопрочных откидных болтов DIN 444 в мм**
P	0,8	1	1,25	1,5	1,75	2	2,5	3	3	3,5	3,5	4	4
d₂	5	6	8	10	12	16	18	22	24	27	30	32	35
d₃	12	14	18	20	25	32	40	45	50	55	60	65	70
s	8	9	11	14	17	19	24	28	30	34	38	41	46
b	16	18	22	26	30	38	46	54	60	66	78	84	90
l	d₁
l	M5	M6	M8	M10	M12	М16	M20	M24	M27	M30	M33	M36	M39
30	+
35	+	+
40	+	+	+
45	+	+	+	+
50	+	+	+	+
55	+	+	+	+	+
60	+	+	+	+	+
65	+	+	+	+	+
70	+	+	+	+	+	+
75	+	+	+	+	+	+
80	+	+	+	+	+	+
90		+	+	+	+	+
100			+	+	+	+	+	+
110			+	+	+	+	+	+
120			+	+	+	+	+	+	+
130			+	+	+	+	+	+	+
140			+	+	+	+	+	+	+
150				+	+	+	+	+	+	+	+
160					+	+	+	+	+	+	+	+	+
200					+	+	+	+	+	+	+	+	+
260					+	+	+	+	+	+	+	+	+
300									+	+	+	+	+

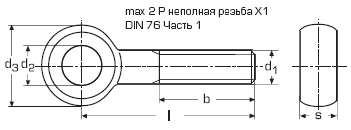

Обозначения:
d₁ - номинальный диаметр резьбы
P - шаг резьбы
d₂ - внутренний диаметр кольца
d₃ - внешний диаметр кольца
s - ширина кольца, не более
b - длина резьбы, не менее
l - длина болта

Другие формы высокопрочных откидных болтов с ушком (с петлёй) DIN 444 по запросу.
